BARBECUE 3 FEUX nOk (720-0830N)

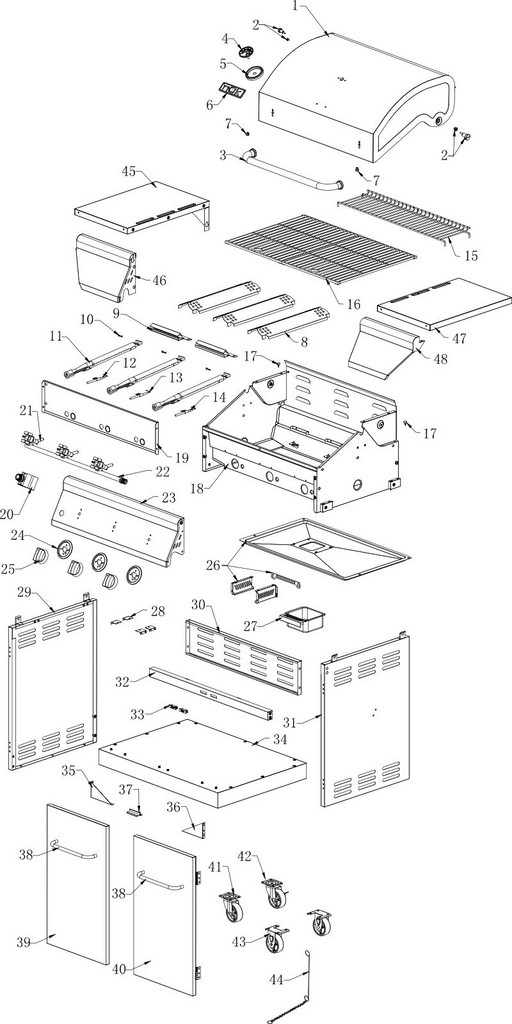

Nomenclature
720-0830N/01 Couvercle
720-0830N/02 Vis du couvercle
720-0830N/03 Poignée du couvercle
720-0830N/04 Jauge de température
720-0830N/05 Base de la jauge de température
720-0830N/06 Logo
720-0830N/07 Butée du couvercle A
720-0830N/08 Diffuseur de chaleur
720-0830N/09 Diffuseur de flamme
720-0830N/10 Goupille d’assemblage des bruleurs
720-0830N/11 Bruleur principal
720-0830N/12 Fil d’allumage du brûleur A
720-0830N/13 Fil d’allumage du brûleur B
720-0830N/14 Fil d’allumage du brûleur C
720-0830N/15 Grille de réchauffe
720-0830N/16 Grille de cuisson avec trou
720-0830N/17 Butée du couvercle B
720-0830N/18 Chassis des brûleurs
720-0830N/19 Déflecteur avant
720-0830N/20 Module d’allumage
720-0830N/21 Robinet du gaz
720-0830N/22 Vanne de gaz principale
720-0830N/23 Panneau de contrôle
720-0830N/24 Couronne
720-0830N/25 Bouton de control
720-0830N/26 Chassis pour le bac à graisse
720-0830N/27 Bac à graisse
720-0830N/28 Support pour le bac à graisse
720-0830N/29 Panneau latéral gauche
720-0830N/30 Panneau arrière
720-0830N/31 Panneau latéral droit
720-0830N/32 Cadre du chariot
720-0830N/33 Aimant de la porte
720-0830N/34 Fond du chariot
720-0830N/35 Support triangle gauche
720-0830N/36 Support triangle droit
720-0830N/37 Butée de porte
720-0830N/38 Poignée de porte
720-0830N/39 Porte gauche
720-0830N/40 Porte droite
720-0830N/41 Roulette
720-0830N/42 Roulette avec frein
720-0830N/43 Roulette
720-0830N/44 Tige d’allumage
720-0830N/45 Tablette latérale, gauche
720-0830N/46 Panneau latéral gauche
720-0830N/47 Tablette latérale, droite
720-0830N/48 Panneau latéral droite
720-0830N/49 Paquet de visserie
